一.背景與問題分析

國內標簽紙行業迎來了自己的發展商機，隨著商品經濟的不時發展。之前不被國內業內人士重視的條碼標簽打印機也在這波熱潮中展示出了自己的風采。以前的條碼標簽打印機主要是以外資生產商為主，但是現在許多國內企業都逐漸認識到這一點，要塑造產品的品牌就要從包裝做起，改善包裝的第一步，就是要采用和國外企業一樣的電腦標簽，再加上現在超市、醫院、物流、交通、服裝等對標簽紙的需求，也為條碼標簽打印機開辟了新的市場。

二.整改前

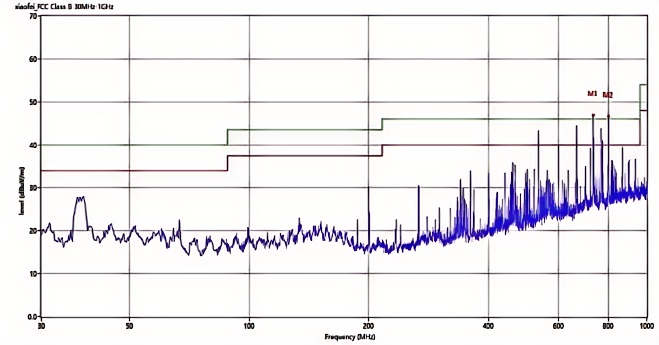

水平方向

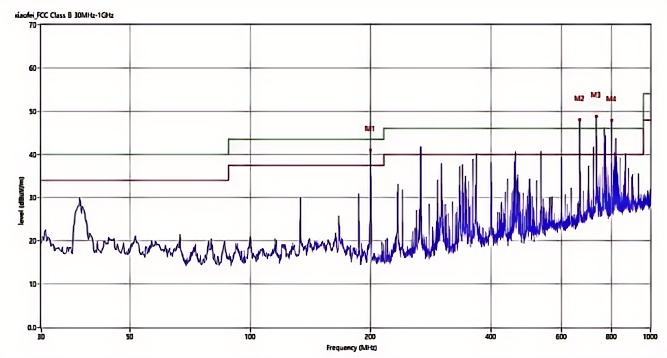

垂直方向

三. 整改措施

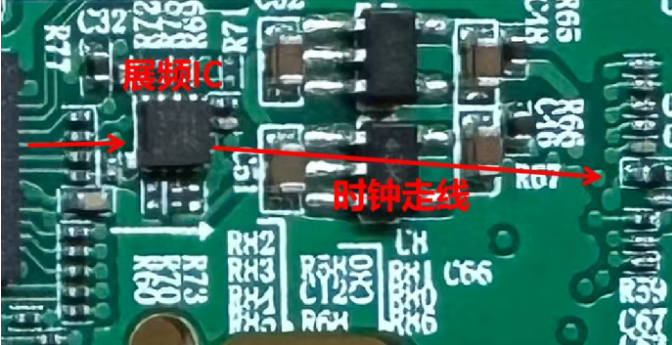

（1）在攝像頭上行時鐘MCLK增加展頻IC，具體設計電路如下圖：

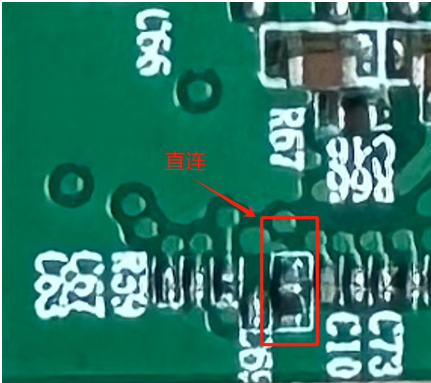

（2）地的隔離磁阻去除，地之間直接連接，讓時鐘信號回流有一個低阻抗的通道。

四．整改后

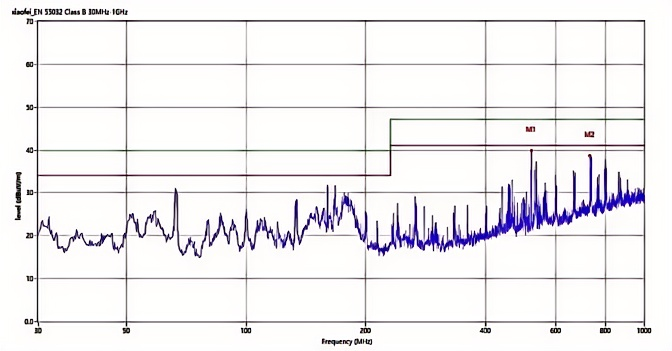

水平方向

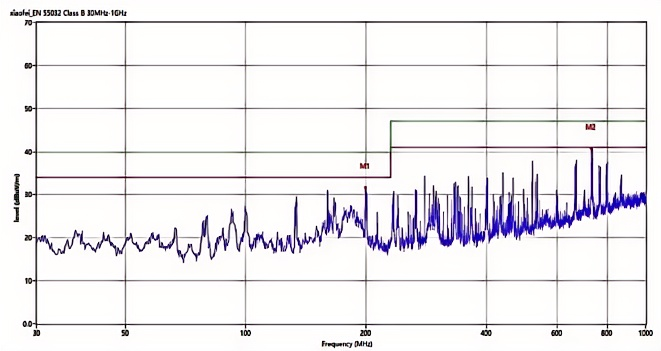

垂直方向

五：總結與建議

時鐘超標問題的處理一直是EMC行業難點之一，而且隨著電子產品的迭代革新，時鐘頻率在不斷提高，在高頻時鐘問題上，可以做的處理措施會變得越來越少，不妨試一下展頻技術，在時鐘超標問題的處理上有著方便快捷的優點。
