一.背景與問題分析

· 消費電子領域：有刷直流電機控制響應快、轉矩大，在遙控玩具、電動理發器、風箏機等小型設備中應用廣泛，能有效提升設備的操作性能和用戶體驗。

· 汽車工業領域：汽車中的電動車窗、后視鏡調節、雨刷器等系統都依賴有刷直流電機驅動。其高速、穩定的性能使其在這些應用中表現出色，滿足了汽車電機應用對耐久性和可靠性的較高要求。

· 工業自動化領域：在自動化傳送帶、電動升降裝置、工業機器人、數控機床等設備中，有刷直流電機因其簡單易控的特性，使得工業生產更加高效、精準，降低了生產成本和設備維護成本。

· 家電領域4：風扇、吸塵器、洗衣機、空調等家電中經常會用到有刷直流電機。通過直流有刷電機驅動電路可以實現電機的高效、可靠、精準控制，提高產品的性能和品質。

· 醫療器械領域：一些醫療器械如小型泵、離心機、按摩器等也會使用有刷直流電機，為設備提供動力，滿足醫療器械對精度和穩定性的要求。

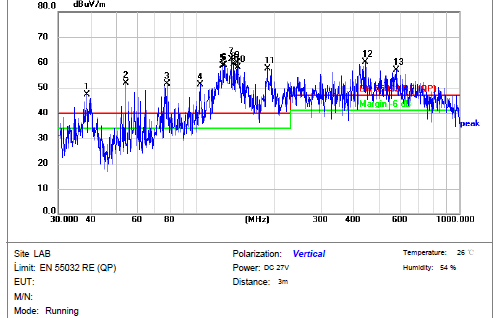

二.整改前

三.整改措施

如圖，設計電機的濾波電路，首先是用納米晶材料小磁環用雙線并繞定制成共模電感(L1:10mH)加入到電路中，然后在再加入耐壓2kv的壓敏電阻RV，用來吸收電機上電的尖峰電流，再在正負極串入100MHz阻抗470歐電流3A的磁珠,最后在電機正負極并耐壓400V6.8uF的電解電容。

四.整改后

五：總結與建議

1.設計階段預防：在產品設計初期引入EMC設計規范，優化結構和電路布局布線，降低整改成本。

2.測試與驗證：在產品開發過程中進行預測試，及時發現并解決輻射問題。

3.持續改進：跟蹤國內外EMC標準更新，確保產品符合最新法規要求。
