EMC電機控制器測試整改:提升產品電磁兼容性之路!

發布時間:2024-12-19

瀏覽量:289

在現代工業和電子領域,電機控制器的電磁兼容性(EMC)測試整改是確保產品質量和可靠性的重要環節。EMC測試不僅評估電機控制器在電磁環境下的工作性能,還檢驗其抗干擾能力,從而保障設備在復雜電磁環境中的穩定運行。

一、EMC電機控制器測試整改的概述

EMC測試主要包括電磁干擾(EMI)測試和電磁敏感(EMS)測試兩部分。EMI測試用于評價電氣設備在工作狀態下產生的電磁干擾水平,而EMS測試則評估設備對電磁環境中各種干擾源的耐受能力。對于電機控制器而言,EMC測試的重點在于輻射RE測試和傳導CE測試,分別評估其輻射電磁干擾水平和對電力線、信號線的傳導干擾能力。



二、EMC電機控制器測試整改的標準與流程

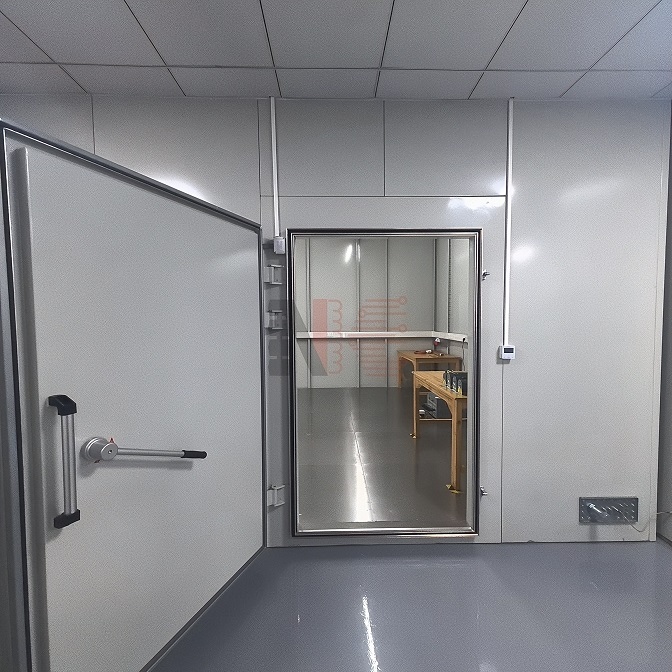

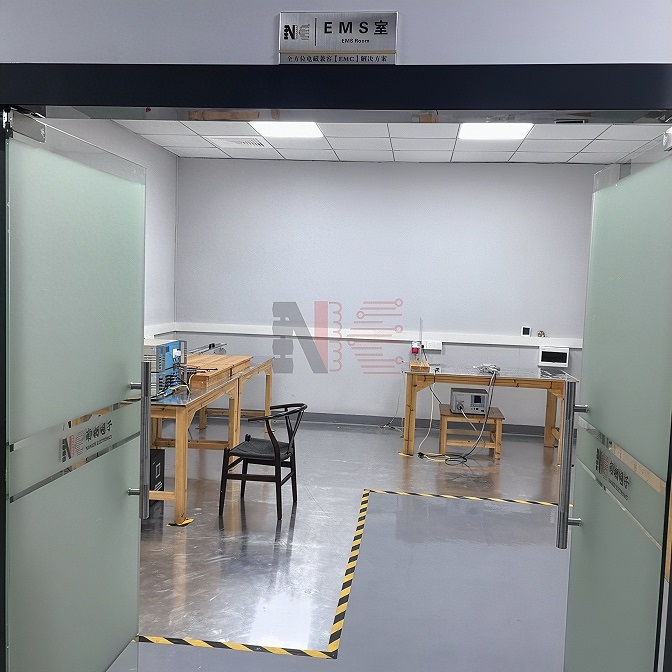

在進行EMC測試之前,首先需要確定適用于電機控制器的測試標準,如IEC 61000系列、CISPR 11、CISPR 22等。測試應在符合標準要求的EMC試驗室內進行,包括屏蔽室、參考地平面、測量儀器等,確保試驗室內噪聲水平低,并滿足標準中規定的環境條件。

測試流程通常包括以下幾個步驟:

1、輻射發射測試:通過測量產品輻射出的電磁場,判斷是否超過限值。常見測試方法包括輻射場掃描或半暗室法;

2、抗干擾性能測試:通過施加不同頻率、振幅和波形的干擾信號,觀察產品是否受到干擾或故障。常見測試方法包括傳導耦合和輻射耦合;

3、記錄與分析:記錄每個測試步驟的參數設置、實施過程以及任何出現的問題或異常情況,并將實測數據與適用標準進行比較,評估產品是否符合EMC要求。

三、EMC電機控制器測試整改的常見問題及整改措施

在EMC測試中,電機控制器可能面臨多種問題,如輻射超標、傳導干擾大、靜電放電敏感等。針對這些問題,可以采取以下整改措施:

1、減弱干擾源

(1)加去耦電容:選擇容量在0.01μF到0.1μF之間的電容,并盡量縮短電容器的引線,以減少噪聲耦合;

(2)加衰減器:對晶振等輻射較強的元件加衰減器,以降低其輻射強度;

(3)重新布線:使信號線盡量遠離輻射源,減少耦合干擾。

2、屏蔽與接地

(1)屏蔽:加屏蔽罩、外殼屏蔽或PCB走線布局屏蔽,以抑制通過空間傳播的各種電磁干擾;

(2)接地:正確選擇和布置接地方式,如單點接地適用于低頻電路,多點接地適用于高頻信號,以有效吸收或轉嫁高能量干擾源。

3、濾波

(1)電容濾波:使用電容對高頻信號進行濾波,減小干擾信號的幅度;

(2)RC濾波和LC濾波:結合電阻和電感或電容組成濾波電路,進一步提高濾波效果。

4、吸收電磁波

(1)電路串聯磁珠法:在電路中串聯磁珠,以吸收特定頻率的電磁波;

(2)繞穿磁環法:在信號線上繞穿磁環,以抑制電磁干擾;

(3)貼吸波材料法:在設備內部或外部貼吸波材料,以吸收電磁波。

四、EMC電機控制器測試整改的實例分析

以某款電機控制器為例,在EMC測試中發現輻射超標問題。經過分析,確定問題主要由電源線干擾和信號線耦合干擾引起。針對這一問題,采取了以下整改措施:

1、電源線整改:在電源線入口處安裝電源線濾波器,以防止干擾進入設備。同時,對濾波器進行調試和優化,確保其能夠抑制共模電壓;

2、信號線整改:在信號線上安裝共模扼流圈和濾波電容,以抑制電磁干擾。同時,對信號線進行重新布線,使其盡量遠離輻射源;

3、接地整改:優化接地方式,確保信號地線與電源及安全地線隔離,并在電源線接大地處單點連接;

4、經過整改后,再次進行EMC測試,結果顯示電機控制器的輻射發射水平顯著降低,符合相關標準要求。



總的來說,EMC電機控制器測試整改是一項復雜而細致的工作,涉及多個方面和環節。通過遵循測試標準、采用科學的測試方法、針對具體問題采取有效的整改措施,可以顯著提升電機控制器的電磁兼容性能,確保其在復雜電磁環境中穩定運行。同時,這也為電機控制器的設計、制造和使用提供了有力的技術保障。
