一. 背景與問題分析

· 充電樁模塊電源是電動汽車充電樁的核心功率單元，負責將電網交流電(AC)高效轉換為電動汽車電池所需的直流電(DC)，并實現電壓、電流的精準調節與安全控制。它直接決定了充電樁的充電速度、效率、可靠性及安全性，是快充技術的關鍵載體。

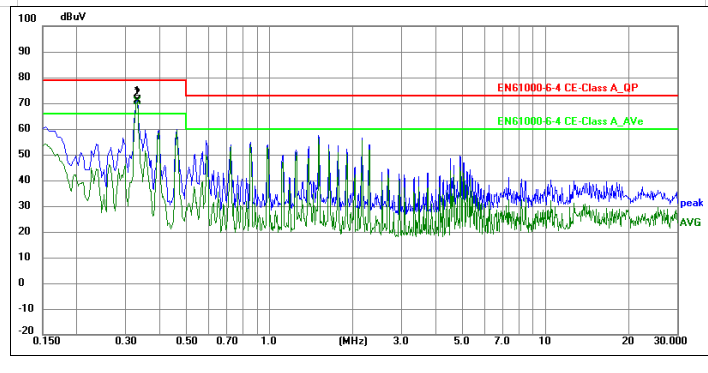

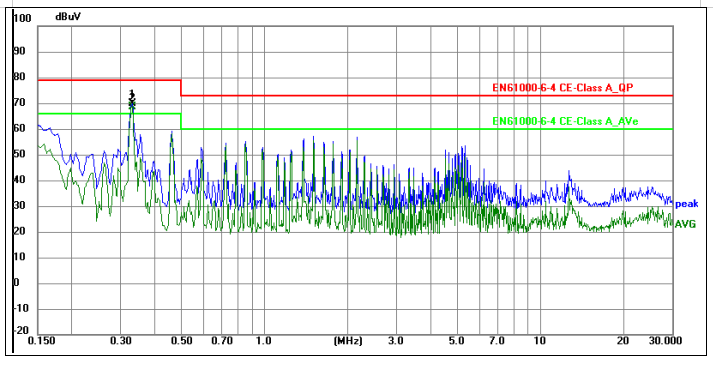

二.整改前問題：該產品為充電樁模塊電源，電磁兼容CE測試時，0.33MHz頻點AVG超標4Db，如下圖所示。

負極

正極

· 整改措施：

· 0.33MHz 屬于低頻段，濾波重點是增加低頻段的阻抗，抑制干擾通過電源線傳導。

· 在電源輸入 L/N 線上串聯差模電感(扼流圈)，電感量推薦 50~200μH(根據超標程度調整)。選擇低頻特性好的磁芯(如錳鋅鐵氧體磁芯)，避免大電流下磁芯飽和。

· 在 L-N 線之間并聯 X 電容(跨線電容)，容量可從現有基礎上增大。X 電容對低頻差模干擾抑制效果顯著，0.33MHz 頻段可優先嘗試增大 X 電容至 0.22μF 或 0.47μF。

· 差模電感和 X 電容需靠近電源入口，減少干擾在濾波前的耦合路徑。

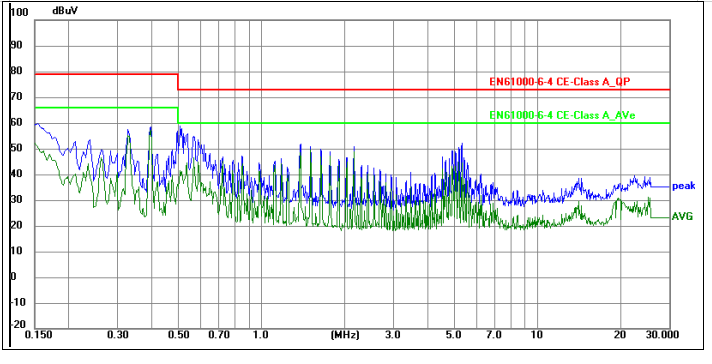

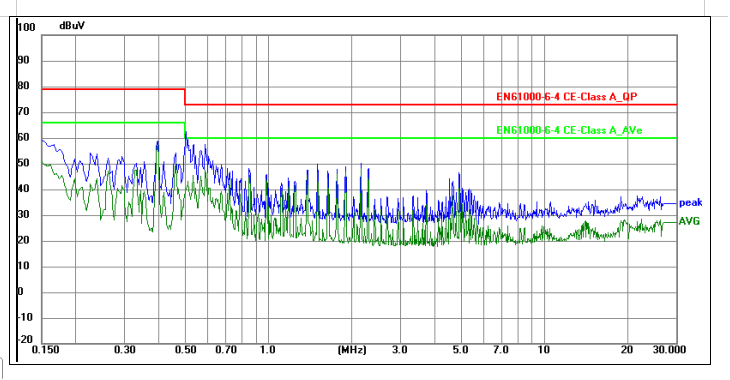

· 四.整改后效果：

負極

正極

· 五：整改小TIPS:

1.使用合適的屏蔽和過濾器，減少電磁輻射和干擾。

2.設計良好的地線和隔離系統，降低電路之間的耦合效應。

3.符合當?shù)氐腅MC標準和規定，進行必要的測試和認證。

4.采用合適的材料和設計，以提高充電樁的抗干擾能力和環境適應性。

確保充電樁的EMC性能對于其安全性、可靠性和與其他電子設備的兼容性至關重要，因此需要充分重視和有效處理這些整改難點。
