一. 背景與問題分析

近年來，國家出臺了多項支持工業自動化設備的相關產業化政策和發展指導意見，推動了行業的快速發展。隨著“十四五”規劃的推進，智能制造成為長期發展趨勢，市場份額向自主創新能力強以及產品更新迭代快的企業集中。此外，勞動力成本的上升和人口老齡化加劇了企業對自動化設備的需求。

未來，工業自動化行業將繼續受益于政策支持和市場需求的變化。隨著技術的不斷進步，工業自動化設備將更加智能化、網絡化，推動制造業向高端化、智能化方向發展。

二．整改前

三. 整改措施

問題分析：1.根據測試結果可知設備外殼接觸放電可以通過，只有輸出接口接觸放電時造成設備復位，設備的外殼和單板地是連在一起的，說明設備的地可以耐受 6KV 的靜電，對設備的原理圖和 PCB 進行分析發現一下問題。1、輸出接口沒有防護電路，造成靜電干擾直接串入系統，如下圖所示：

2. cpu 的復位信號沒有增加濾波電路；靜電干擾會到系統復位信號，造成系統復位。

3.接口信號走線跨分割，沒有一個完整的參考地平面，造成信號回流面積增大；

具體整改措施：

1、輸出端口對地增加TVS 管；由于輸出接口電壓為 15V，選擇啟動電壓在 18V 的 TVS 管；

2、在cpu 的復位信號對地增加 1000pF 電容，濾除靜電產生的高頻干擾；

3、調整信號走線，使其有完整的參考地平面；

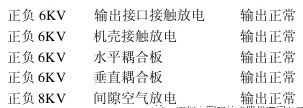

四．整改后

五：總結與建議

據整改前的測試結果可以發現，金屬機殼的接觸放電測試是可以滿足標準要求的，但是接口的接觸放電不能通過，說明靜電干擾直接由接口串入系統，無法泄放到大地，造成系統出現錯誤，接口增加了防護后，信號走線進行調整后，靜電干擾直接泄放到大地，從未能夠順利通過測試！
