一.背景與問題分析

與大多數電磁電路組件一樣，電機是EMI的常見來源。它們是潛在的噪聲源，可以產生共模電流。在電機工作的情況下，存在輻射和傳導發射問題，干擾源分別來自磁源和電源。直流有刷電機的主要結構就是定子+轉子+電刷，通過旋轉磁場獲得轉動力矩，從而輸出動能。電刷與換向器不斷接觸摩擦，在轉動中起到導電和換相作用。電機在轉動換向過程中，碳刷在不斷的產生電弧，電弧產生高頻噪聲；高頻噪聲通過電機引線及外殼縫隙往外輻射。換向器是整個直流有刷電機的核心之一，不可替換。此類電機的換向片少的只有幾對，多則十數對

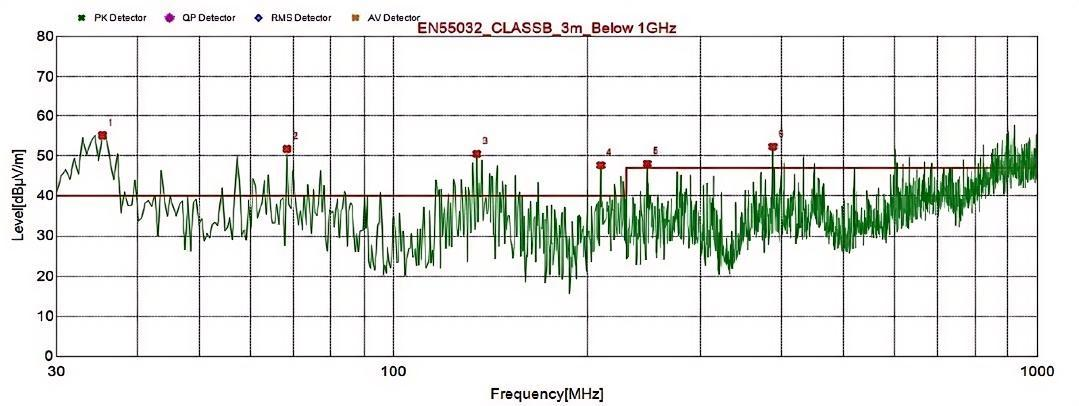

二. 整改前

三.整改措施

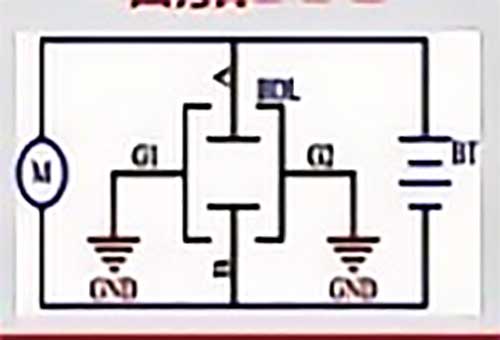

如圖增加三端濾波電容BDL（耐壓50V,2200pF）

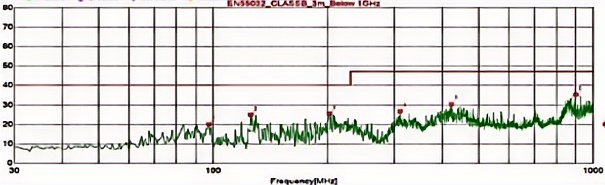

四.整改后

五：總結與建議

1.設計階段預防：在產品設計初期引入EMC設計規范，優化結構和電路布局布線，降低整改成本。

2.測試與驗證：在產品開發過程中進行預測試，及時發現并解決輻射問題。

3.持續改進：跟蹤國內外EMC標準更新，確保產品符合最新法規要求。
