廚余處理器三相無刷電機EMI整改方案

一. 背景與問題分析

廚房垃圾處理器是一種現代化環保家用電器,它安裝于廚房水槽下部,與排水管相連,可以即時、方便、快捷的處理所有食物垃圾,有效防止水槽的堵塞,杜絕細菌蟑螂的生長繁殖,使您擁有一個清潔溫馨的廚房。

廚房垃圾處理器是一種通過高速電機驅動碾磨件碾磨和粉碎食物殘余物至粉末或小顆粒狀而隨水流下水道自然排出的清潔器具它能有效的將廚房中各種食物垃圾,如:小塊豬骨頭、雞骨頭、魚骨頭、蛋殼、瓜皮、果皮果核、茶葉渣、菜根葉、咖啡渣、剩飯、殘羹、面包屑等等,粉碎研磨成糊漿狀液體,通過管道隨水自然排出,從而達到清潔環境,排除異味等效果。能減少?gòu)N房異味,減少害蟲騷擾,促進家人健康。

二.整改前


傳導發射


功率騷擾

三.整改措施

1.變壓器換成帶屏蔽的三明治繞法變壓器,MOS管串磁珠源極串磁珠,電機每相對電機外殼地并102陶瓷電容。

2.電源控制器輸出端空位加鎳鋅磁環繞10圈,做成臥式電感固定在板上。

3.電機線繞納米晶磁環5圈,輸出地線單獨繞錳鋅磁環4圈。

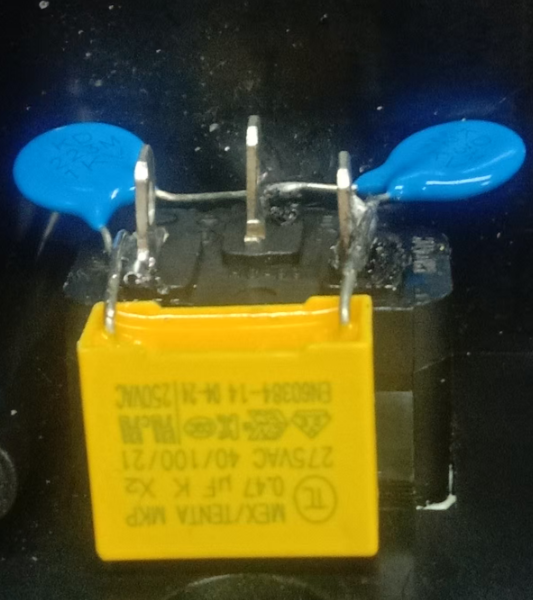

4.輸入的納米晶濾波磁環換成內徑小一點,L,N,PE三線并繞10圈,板子最前面L,N并0.47uF的X電容后,再分別對地并223M Y電容。




四.整改后



傳導發射

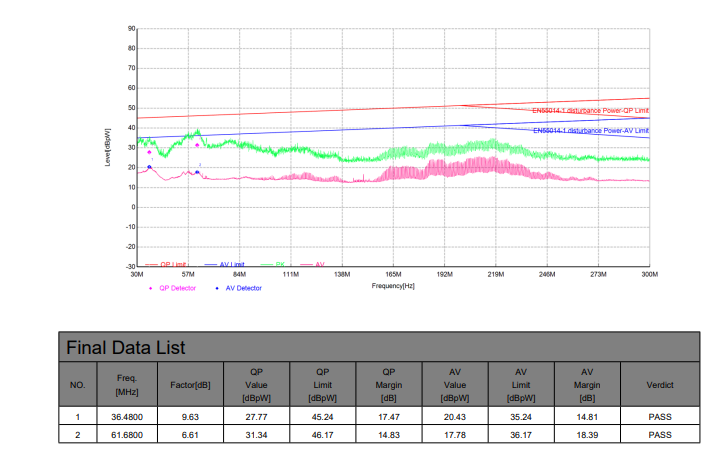

功率騷擾



五:總結與建議

1.不同于有刷電機的電刷與換向器的續斷接觸產生的電火花為較大噪聲來源,無刷電機的噪聲主要由電機控制驅動模塊、開關管的開關噪聲產生。另外,機器自身的電源模塊:AC-DC、DC-DC模塊也會產生較大噪聲。

2.通過現場分析產品的原理圖及PCBA,發現針對開關控制、驅動模塊易出問題的點或者可通過限流、濾波降低干擾的點,如開關管SW端、MOS管輸出端并無限流、濾波措施,或是濾波參數還有調整的空間;而電源DC-DC模塊的輸入端也無相應的抑制共模噪聲措施;現場通過近場掃描也確實能發現這兩塊的噪聲較大。
